Renkantis plokščią varinę pynę vielą arba apvalią vario pynę vielą, svarbu nustatyti, ar jūsų taikymo scenarijus labiau vertina kontaktinį plotą ir konstrukcijos stabilumą, ar labiau vertina lankstumą ir laidų patogumą.

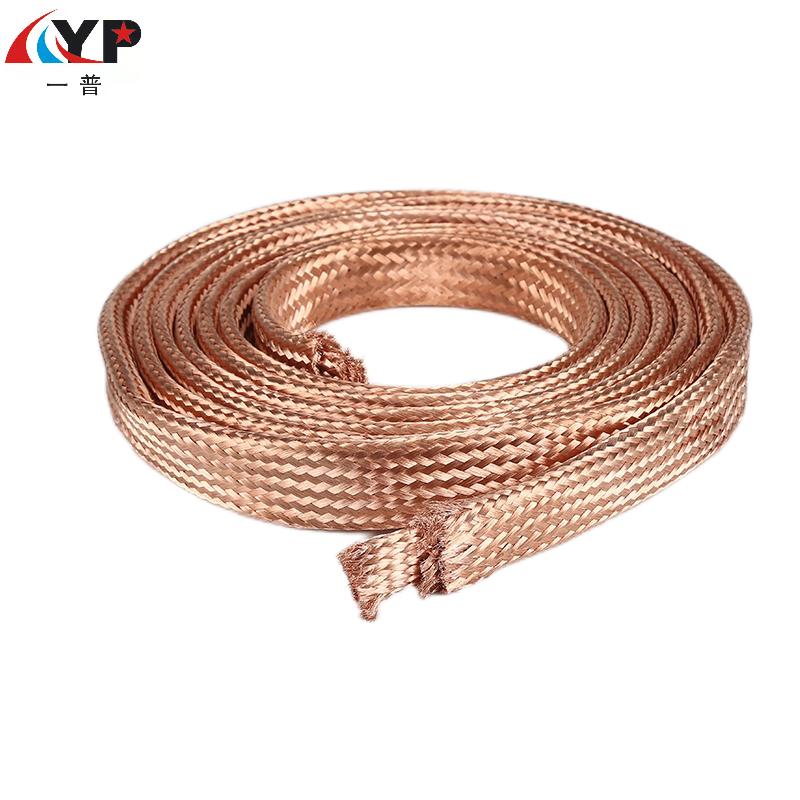

Plokščia varine pinta viela- tinka stacionarioms jungtims, didelės srovės ir žemės drebėjimui atsparioms programoms
Jei susidursite su šiomis situacijomis, pirmenybę teikite ploksčiams laidams:
-Prijungti objektai yra plokščios plokštės, tokios kaip transformatorių išvesties linijos, skirstomųjų įrenginių šynos ir grandinės pertraukiklio kontaktai. Plokščia forma gali puikiai priglusti, padidinti kontaktinį plotą ir sumažinti kontaktinį pasipriešinimą.
-Įrangoje yra vibracija, pvz., prijungus prie variklių ar didelių dyzelinių variklių. Jo audimo struktūra gali veiksmingai slopinti vibracijas ir yra atsparesnė nuovargiui nei viengubos varinės juostos.
-Reikia išvengti laisvumo: po pjovimo nėra lengva išsibarstyti, o sriegio galų montavimo metu nereikia specialiai apdoroti, todėl operacija yra patogesnė.
- Tekanti didelę srovę: Esant didelės srovės scenarijams (pvz., šimtai ar net tūkstančiai amperų), plokšti laidai turi didesnį šilumos išsklaidymo plotą ir paprastai turi geresnę srovės pralaidumą nei to paties skerspjūvio ploto apskriti laidai.

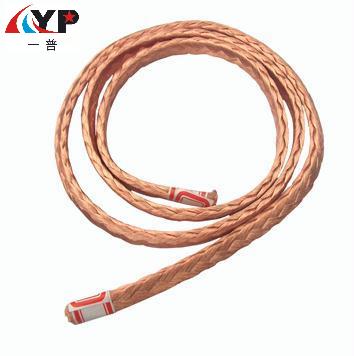

Apvali vario pinta viela- tinka lanksčiam laidui, judančioms jungtims ir siauroms erdvėms
Jei tenkinamos šios charakteristikos, apskritos linijos yra tinkamesnis pasirinkimas:
-Laidų erdvė yra siaura ir vingiuota, pvz., elektros spintelių kampuose ir reikia įrengti vamzdžius. Susukta apvalių vielų struktūra yra itin minkšta ir turi labai mažą lenkimo spindulį.
-Jungtiniams komponentams reikalingas judėjimas, pvz., anglies šepetėlio laidai varikliams ir aktyvios jungtys robotams. Dėl apvalių laidų lankstumo jie mažiau linkę lūžti pakartotinai lenkiant.
-Įrengimo kelias nėra fiksuotas: jei jungties padėtį reikia reguliuoti vietoje, apvalią vielą lengviau rankiniu būdu sulenkti ir formuoti.
- Universalūs laidų reikalavimai: kaip universalus lankstus laidas, jis jungia įvairius įprastus elektros komponentus.
Santrauka:
1 veiksmas: pažiūrėkite į jungties gnybto formą
-Jei tai plokščias gnybtas (pvz., šyna, varinė šyna) → pasirinkite plokščią laidą.
-Jei tai yra apskritas gnybtas (pvz., gnybtų stulpelis arba varžtas), galima naudoti abu, tačiau apskriti laidai yra lankstesni, o plokščius laidus reikia užspausti apskritais galais.
2 veiksmas: patikrinkite diegimo kelią ir aplinką
-Kelias yra fiksuotas, tiesus arba tik šiek tiek išlenktas → pasirinkite plokščią liniją.
-Kelias yra sudėtingas, reikalaujantis kelių lenkimų arba siaurų skylių → pasirinkite apskritą liniją.
